1號冷凍庫

1．外形尺寸：7.36m*5.18m*2.5m

  2.庫溫：-18~-10℃

一：保溫配置

★1、庫體保溫：庫體保溫：150mm厚聚氨酯冷庫板，密度40±2kg/m3，雙面0.5mm304不銹鋼板，B2級阻燃;
  2、地面保溫：150mm厚聚氨酯冷庫板，密度40±2kg/m3，雙面0.5mm304不銹鋼板，B2級阻燃;上鋪3mm厚花紋鋁板。

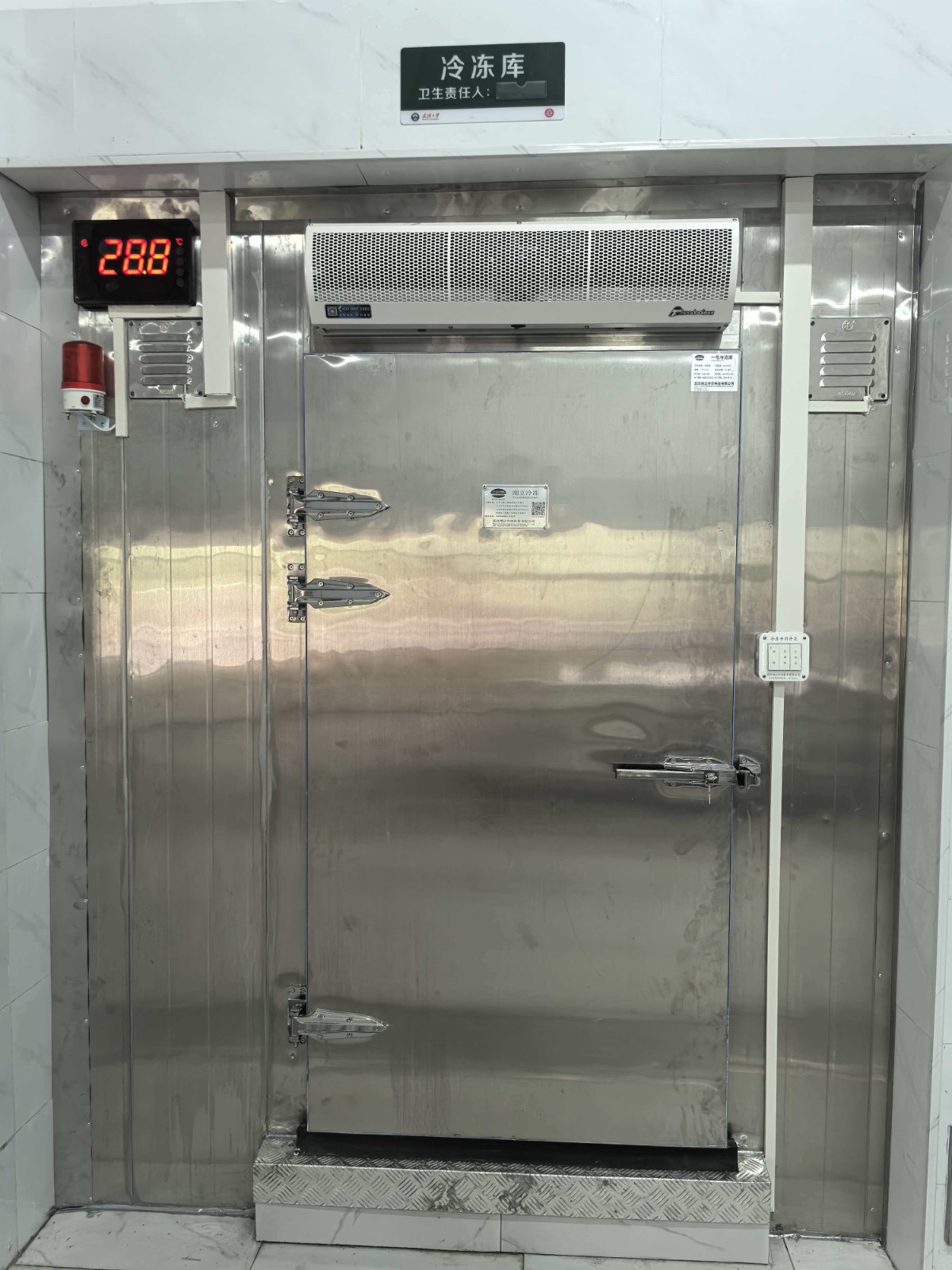

  3、0.9*1.8*0.15m雙面不銹鋼半埋平開門，冷庫門鎖采用1178型不銹鋼材質安全門鎖，搭配不銹鋼材質高腳鎖鉤和夜光庫門推桿，門框預埋防凍加熱絲；
  4、庫體安裝壓力平衡裝置；
  5、門上方安裝風幕機；
  6、庫門上方安裝大屏溫度顯示器；
  7、冷庫配套安裝防困緊急呼叫報警器；

二：制冷系統配置

★1、制冷主機：風冷冷凝箱式制冷機組（壓縮機機頭采用冷凍專用全封閉渦旋壓縮機12HP，采用噴氣增焓節能技術）運行工況：-25℃/+45℃，制冷量：14.05KW，運行功率8.09KW；

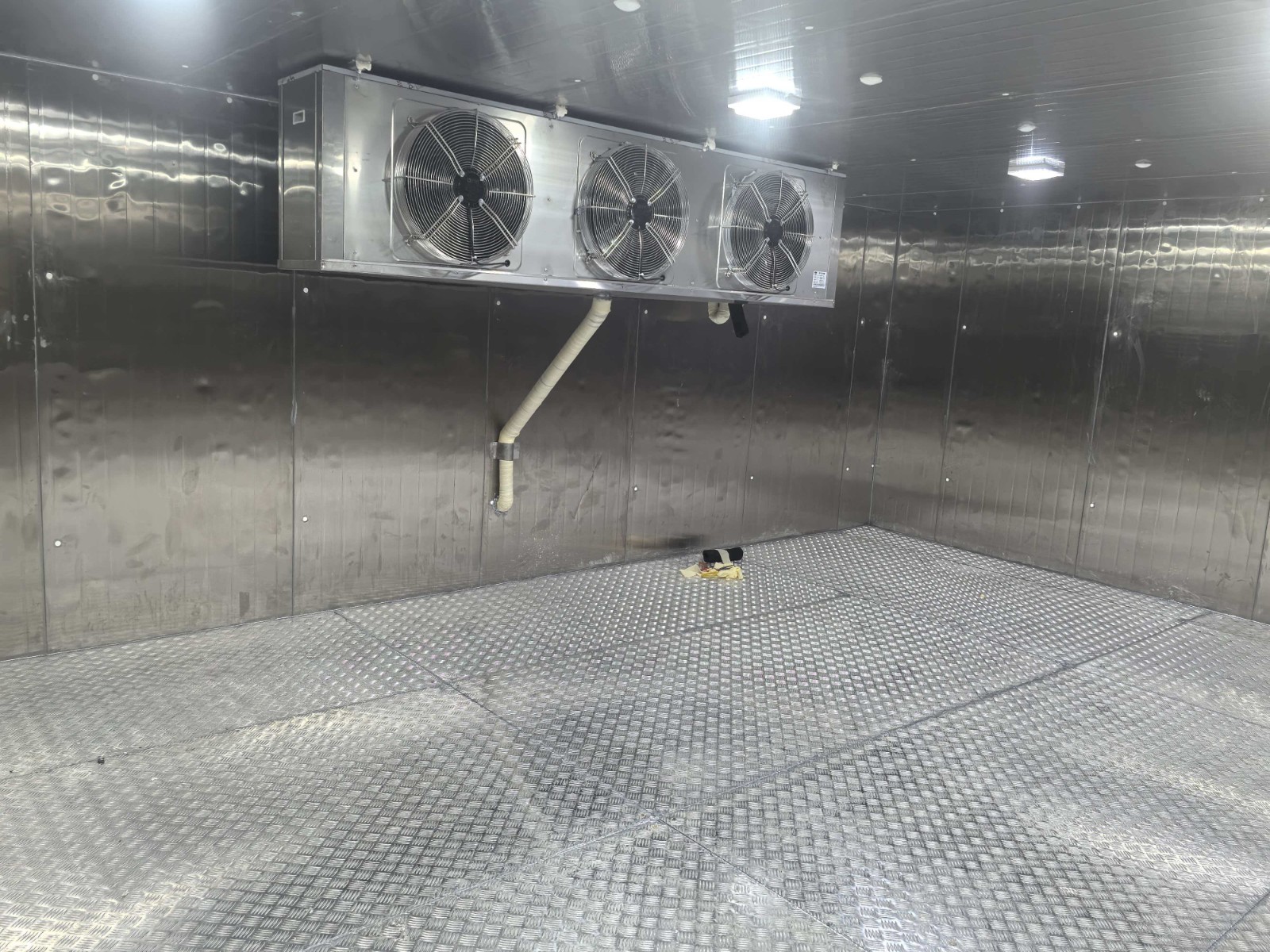

  ★2、冷風機： 型號DD-24.0/120  名義制冷量24KW，換熱面積120㎡，電機功率414W*3 ,化霜功率（11KW+2.2KW) 風量6765m3*3  材質：304不銹鋼材質；
  ★3、熱力膨脹閥，名義制冷量26KW，接口尺寸5/8×7/8，提供MOP設計（最大操作壓力）、直通型設計、平衡流口設計(BP）、反應滯后程度低、過熱度可調、新柱形感溫包及固定夾設計、激光焊接，不銹鋼感溫包及毛細管；
  ★4、物聯網控制箱（帶手機、電腦遠程監控功能）免費提供三年手機&電腦監控功能；
  具有：各種控制功能、保護功能及遠程管理功能。
  例如：壓縮機啟?？刂?、高低溫告警保護、壓縮機過載保護、風機保護、外部告警控制、告警輸出、水流告警、電壓缺錯相保護、庫門未關提醒、用電量統計、月報表推送、峰谷電運行模式設置、冷庫斷電提醒等。
  溫度顯示范圍： -45～120℃
  溫度設定范圍： -40～115℃
  電流顯示范圍： 0～100A
  壓縮機電流設定范圍： 0～80A
  控制器電源： AC380V，三相四線制
  使用環境： 溫度-20℃～60℃；濕度≤85%，無凝露,無腐蝕
  輸出觸點容量： 5A/250VAC
  溫度傳感器： NTC R25=5kΩ,B(25/50)=3470K
  5、R404A環保冷媒。

2號冷凍庫

1.外形尺寸：6.66m*4.38m*2.5m

2.庫溫：-18~-10℃

一、保溫配置

1、庫體保溫：庫體保溫：150mm厚聚氨酯冷庫板，密度40±2kg/m3，雙面0.5mm304不銹鋼板，B2級阻燃;

2、地面保溫：150mm厚聚氨酯冷庫板，密度40±2kg/m3，雙面0.5mm304不銹鋼板，B2級阻燃;上鋪3mm厚花紋鋁板；

3、0.9*1.8*0.15m雙面不銹鋼半埋平開門，冷庫門鎖采用1178型不銹鋼材質安全門鎖，搭配不銹鋼材質高腳鎖鉤和夜光庫門推桿，門框預埋防凍加熱絲；

4、庫體安裝壓力平衡裝置；

5、門上方安裝風幕機；

6、庫門上方安裝大屏溫度顯示器；

7、冷庫配套安裝防困緊急呼叫報警器。

二、制冷系統配置

1、制冷主機：風冷冷凝箱式制冷機組（壓縮機機頭采用冷凍專用全封閉渦旋壓縮機12HP，采用噴氣增焓節能技術）運行工況：-25℃/+45℃，制冷量：14.05KW，運行功率8.09KW；

2、冷風機： 型號DD-24.0/120  名義制冷量24KW，換熱面積120㎡，電機功率414W*3 ,化霜功率（11KW+2.2KW) 風量6765m3*3  材質：304不銹鋼材質；

3、熱力膨脹閥，名義制冷量26KW，接口尺寸5/8×7/8，提供MOP設計（最大操作壓力）、直通型設計、平衡流口設計(BP）、反應滯后程度低、過熱度可調、新柱形感溫包及固定夾設計、激光焊接，不銹鋼感溫包及毛細管；

4、物聯網控制箱（帶手機、電腦遠程監控功能）免費提供三年手機&電腦監控功能；
  具有：各種控制功能、保護功能及遠程管理功能。
  例如：壓縮機啟停控制、高低溫告警保護、壓縮機過載保護、風機保護、外部告警控制、告警輸出、水流告警、電壓缺錯相保護、庫門未關提醒、用電量統計、月報表推送、峰谷電運行模式設置、冷庫斷電提醒等。
  溫度顯示范圍： -45～120℃
  溫度設定范圍： -40～115℃
  電流顯示范圍： 0～100A
  壓縮機電流設定范圍： 0～80A
  控制器電源： AC380V，三相四線制
  使用環境： 溫度-20℃～60℃；濕度≤85%，無凝露,無腐蝕
  輸出觸點容量： 5A/250VAC
  溫度傳感器： NTC R25=5kΩ,B(25/50)=3470K   ；

5、R404A環保冷媒。

3號冷藏庫

1.外形尺寸：4.66m*4m

*2.5m


2.庫溫：0~-5℃

一、保溫配置

1、庫體保溫：庫體保溫：150mm厚聚氨酯冷庫板，密度40±2kg/m3，雙面0.5mm304不銹鋼板，B2級阻燃;

2、地面保溫：150mm厚聚氨酯冷庫板，密度40±2kg/m3，雙面0.5mm304不銹鋼板，B2級阻燃;上鋪3mm厚花紋鋁板。

3、0.9*1.8*0.15m雙面不銹鋼半埋平開門，冷庫門鎖采用1178型不銹鋼材質安全門鎖，搭配不銹鋼材質高腳鎖鉤和夜光庫門推桿，門框預埋防凍加熱絲；

4、庫體安裝壓力平衡裝置；

5、門上方安裝風幕機；

6、庫門上方安裝大屏溫度顯示器

7、冷庫配套安裝防困緊急呼叫報警器；

二、

★1、制冷主機：風冷冷凝箱式制冷機組（壓縮機機頭采用冷凍專用全封閉渦旋壓縮機4HP）運行工況：-4℃/+45℃，制冷量：7.42KW，運行功率3.32KW；

★2、冷風機： 型號DD-8.0/40  名義制冷量8KW，換熱面積40㎡，電機功率180W*2 ,化霜功率（3.3KW+1.1KW) 風量3675m3*2  材質：304不銹鋼材質；

★
  3、熱力膨脹閥，名義制冷量7.7KW，接口尺寸3/8×1/2，蒸發溫度范圍大、可互換流口組件、可提供帶MOP功能的閥防止由于過高的蒸發壓力導致壓縮機電機損壞的雙接觸感溫包；

4、物聯網控制箱（帶手機、電腦遠程監控功能）免費提供三年手機監控功能；
  具有：各種控制功能、保護功能及遠程管理功能。
  例如：壓縮機啟停控制、高低溫告警保護、壓縮機過載保護、風機保護、外部告警控制、告警輸出、水流告警、電壓缺錯相保護、庫門未關提醒、用電量統計、月報表推送、峰谷電運行模式設置、冷庫斷電提醒等。
  溫度顯示范圍： -45～120℃
  溫度設定范圍： -40～115℃
  電流顯示范圍： 0～100A
  壓縮機電流設定范圍： 0～80A
  控制器電源： AC380V，三相四線制
  使用環境： 溫度-20℃～60℃；濕度≤85%，無凝露,無腐蝕
  輸出觸點容量： 5A/250VAC
  溫度傳感器： NTC R25=5kΩ,B(25/50)=3470K

5、R404A環保冷媒。
